UNI-T UT503PV Isolationswiderstandstester für Photovoltaik & Solaranlagen

289,99 €

Sofort verfügbar, Lieferzeit: 1-3 Tage

Produktnummer:	202680
Herstellernummer:	UT503PV
EAN	6935750550304

Produktinformationen "UNI-T UT503PV Isolationswiderstandstester für Photovoltaik & Solaranlagen"

Produkt-Features im Überblick

Spezialisierte PV-Messung: Prüfung des Isolationswiderstands von Photovoltaik-Anlagen unter Spannung (bis 1000 V DC) sowie im spannungsfreien Zustand.
Prüfspannungen bis 1000 V: Einstellbare Prüfspannungen (125 V, 250 V, 500 V, 1000 V) mit Isolationsmessbereichen bis zu 4000 MΩ (4 GΩ).
Integrierte Spannungsmessung: Automatische Erkennung und Messung von Gleichspannung (5 bis 1000 V DC) und Wechselspannung (5 bis 600 V AC).
Maximale Anwendersicherheit: Schnelle automatische Selbstentladung nach der Messung sowie akustischer und optischer Hochspannungsalarm.
Umfassender Speicher & Konnektivität: Interner Messwertspeicher für bis zu 1.000 Datensätze mit Datenübertragung via USB-Kabel oder drahtlos per Bluetooth-App.
Robuste Bauweise: Schutzklasse IP54 (bei geschlossener Abdeckung), handliches Gewicht von ca. 0,5 kg und normkonforme Sicherheit nach CAT II 1000 V / CAT III 600 V.

Zuverlässige Isolationsprüfung für Solaranlagen und Energiespeicher

Die regelmäßige und präzise Prüfung von Isolationswiderständen ist im Bereich moderner Solaranlagen, Batteriespeicher und E-Mobilitätsinfrastrukturen essenziell für den sicheren Betrieb und den Brandschutz. Mit dem UNI-T UT503PV erhalten Installateure, Servicetechniker und ambitionierte Betreiber ein kompaktes, hochpräzises Messwerkzeug, das speziell auf die Anforderungen von Photovoltaikanlagen ausgelegt ist.

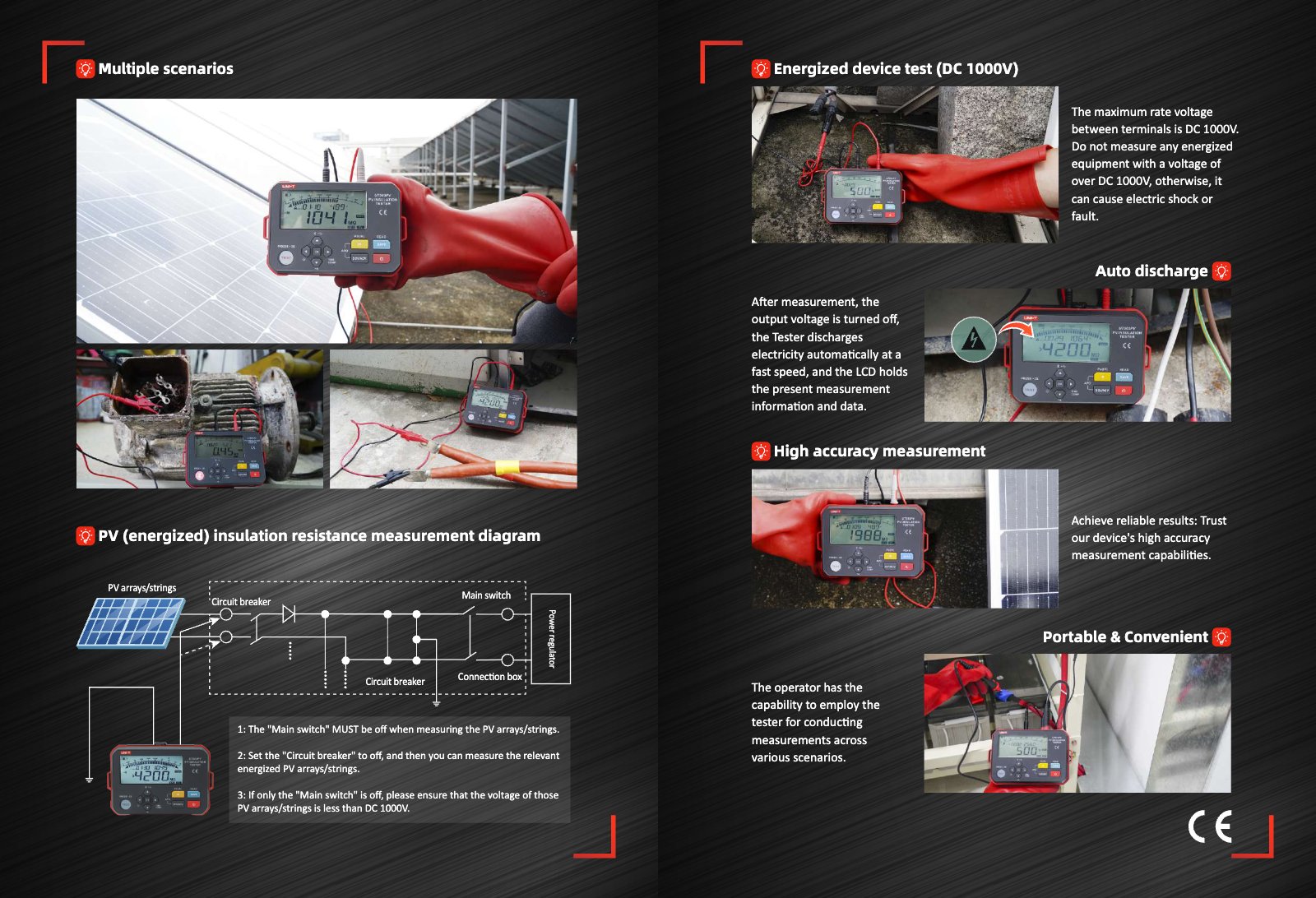

Das herausragende Merkmal des UT503PV ist seine Fähigkeit, den Isolationswiderstand an aktiven PV-Strings unter Betriebsspannung von bis zu 1000 V DC zu bestimmen – ohne aufwendiges Trennen oder Warten auf die Dunkelheit. Dies spart wertvolle Arbeitszeit bei der Fehlersuche an Modulsträngen und Anschlusskästen.

Maximale Sicherheit und CE-Konformität im Arbeitsalltag

Beim Umgang mit hohen Gleichspannungen steht der Personenschutz an erster Stelle. Der UNI-T UT503PV entspricht allen relevanten EU-Normen (vollständige CE-Konformität) und erfüllt die strengen Sicherheitskategorien CAT II 1000 V sowie CAT III 600 V. Das Gerät warnt zuverlässig durch einen Hochspannungsalarm vor gefährlichen Spannungen. Nach Beendigung des Prüfvorgangs baut die automatische Schnell-Entladungsfunktion die gespeicherte Restladung in kürzester Zeit sicher ab, während die Messergebnisse auf dem beleuchteten Display eingefroren bleiben.

Praxisorientierte Funktionen und smarter Datenexport

Dank schrittweiser Spannungserhöhung, automatischer AC/DC-Erkennung sowie Zeit- und Vergleichsfunktionen (Compare-Funktion) lassen sich Abweichungen schnell und unkompliziert analysieren. Mit einer Speicherkapazität von bis zu 1.000 Messungen eignet sich das Gerät optimal für die lückenlose Dokumentation vor Ort. Über die integrierte Bluetooth-Schnittstelle oder per USB-Kabel synchronisieren Sie die Protokolle direkt mit Ihrem Smartphone oder PC zur schnellen Berichterstellung.

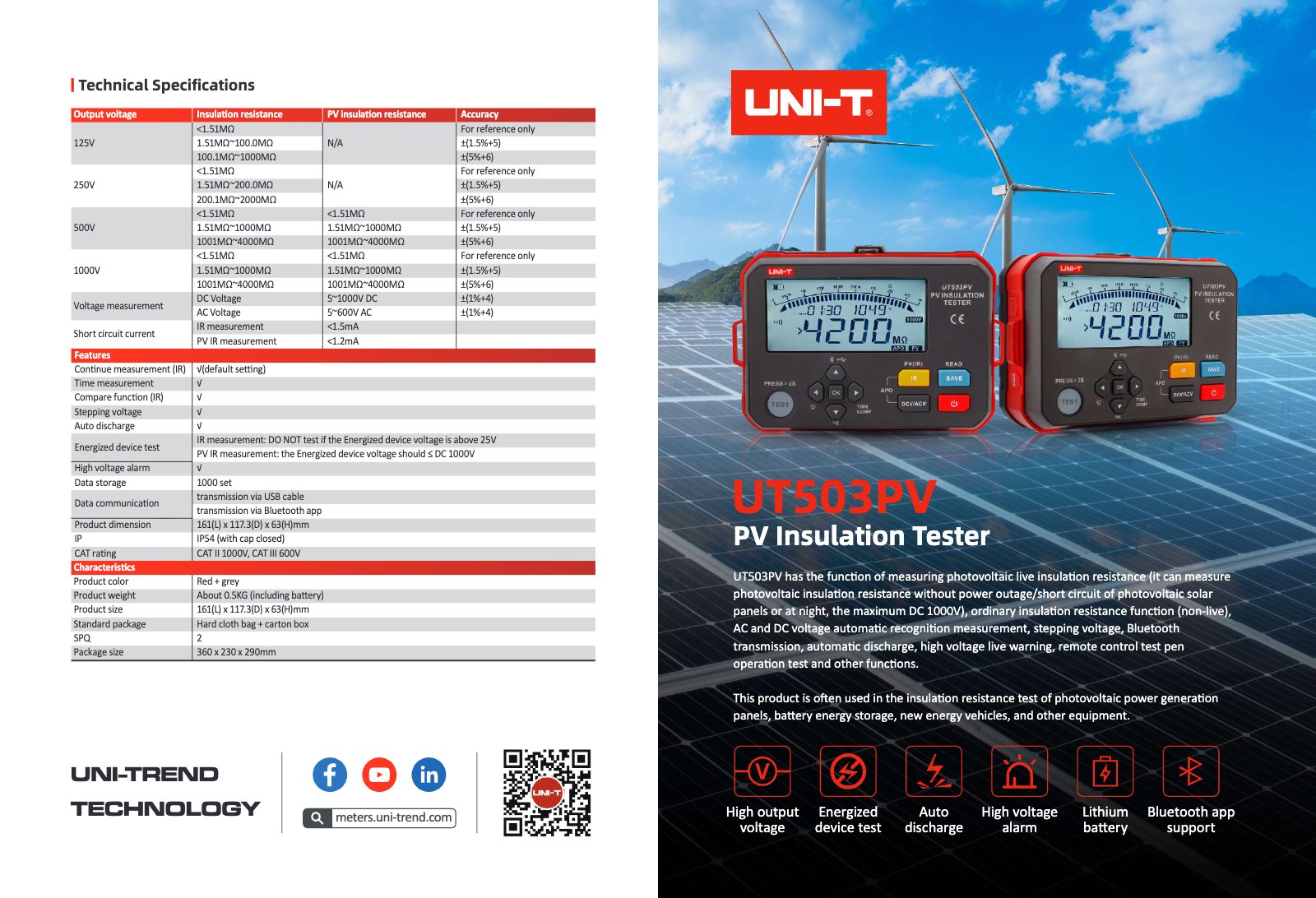

Technische Daten	Wert / Spezifikation
Isolationsprüfspannungen	125 V, 250 V, 500 V, 1000 V
PV-Isolationsmessbereich	1,51 MΩ bis 4000 MΩ (500 V / 1000 V)
Standard-Isolationsmessbereich (IR)	1,51 MΩ bis 4000 MΩ (125 V bis 1000 V)
Gleichspannungsmessung (DC)	5 V bis 1000 V DC (±1% + 4)
Wechselspannungsmessung (AC)	5 V bis 600 V AC (±1% + 4)
Kurzschlussstrom	IR: < 1,5 mA / PV-IR: < 1,2 mA
Messwertspeicher	1.000 Messsätze
Schnittstellen	USB-Kabel, Bluetooth-App
Schutzart & Gehäuse	IP54 (bei geschlossener Kappe)
Sicherheitskategorie	CAT II 1000 V, CAT III 600 V (CE-konform)
Abmessungen & Gewicht	161 x 117,3 x 63 mm, ca. 500 g

Häufig gestellte Fragen (FAQ)

Kann der UT503PV PV-Anlagen im laufenden Betrieb testen?

Ja, das Gerät besitzt eine spezielle PV-Messfunktion, mit der Isolationsmessungen an aktiven PV-Strings unter Spannung bis maximal 1000 V DC durchgeführt werden können, ohne dass die Anlage kurzgeschlossen werden muss.

Welche Sicherheitsmaßnahmen sind bei der PV-Messung zu beachten?

Vor der Messung muss der Hauptschalter der Anlage ausgeschaltet sein und die String-Trennschalter sind entsprechend zu öffnen. Stellen Sie sicher, dass die zu prüfende String-Spannung 1000 V DC keinesfalls überschreitet.

Wie erfolgt die Protokollierung der Messwerte?

Das Messgerät speichert bis zu 1.000 Datensätze intern ab. Diese können anschließend entweder per USB-Kabel an einen PC übertragen oder per Bluetooth direkt über die passende App auf mobilen Endgeräten eingesehen und geteilt werden.

Entspricht das Gerät den geltenden europäischen Sicherheitsnormen?

Ja, der UT503PV erfüllt alle vorgeschriebenen EU-Normen und CE-Richtlinien und ist nach CAT II 1000 V sowie CAT III 600 V zertifiziert, um Anwendern höchste Sicherheit beim Prüfen elektrischer Anlagen zu garantieren.
