UNI-T UT219PV PV-Stromzange 2500V DC 1000A IP65 Bluetooth LPF

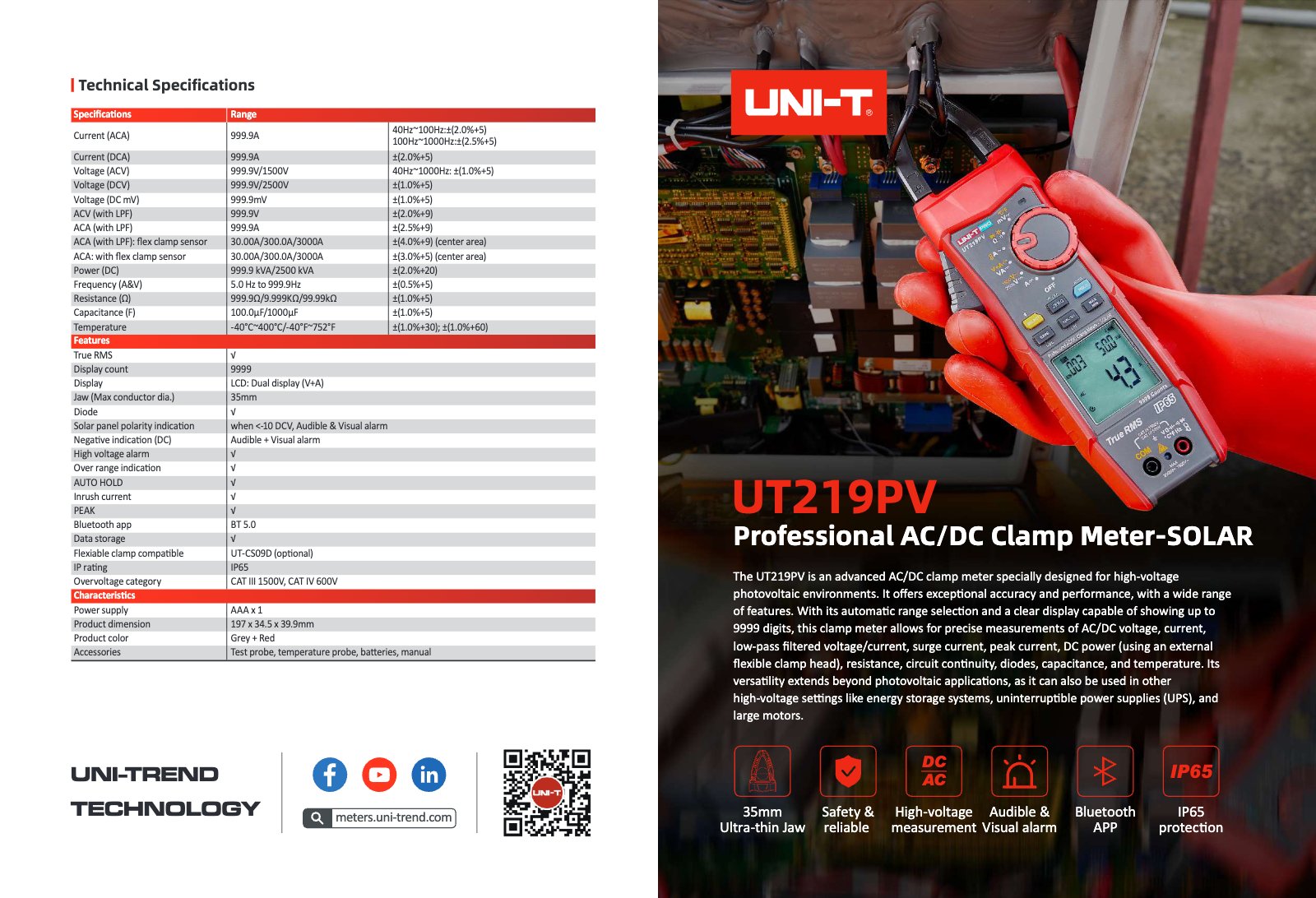

Produkt-Features im Überblick

• Hochspannungsmessung bis 2500 V DC und 1500 V AC für moderne PV-Systeme
• Echteffektivwert-Strommessung (True RMS) bis 999,9 A AC/DC
• DC-Leistungsmessung bis 2500 kVA für umfassende Solaranalysen
• Ultraflache 35-mm-Zangenbacke – ideal für enge Wechselrichter und Generatoranschlusskästen
• Staub- und wassergeschützt nach Schutzart IP65 für anspruchsvolle Außeneinsätze
• Akustische und optische Polaritätswarnung bei verpolten Solarmodulen (< -10 V DC)
• Bluetooth 5.0 Schnittstelle zur Datenübertragung und Protokollerstellung via App
• Tiefpassfilter (LPF), Inrush-Einschaltstrom- und Peak-Messfunktion integriert
• Höchste Sicherheit: Entspricht allen relevanten EU-Normen (CE) sowie CAT III 1500 V / CAT IV 600 V

Professionelle Photovoltaik-Messtechnik: Die UNI-T UT219PV Stromzange

Die Installation, Wartung und Fehlersuche an modernen Großflächen-Photovoltaikanlagen, Batteriespeichern und USV-Systemen stellt Messtechniker vor enorme Herausforderungen: Steigende String-Spannungen und eng verdrahtete Verteilerkästen verlangen nach Spezialwerkzeug. Die professionelle Solar-Stromzange UNI-T UT219PV wurde exakt für diese Hochspannungsumgebungen konzipiert. Mit einem erweiterten Gleichspannungsbereich von bis zu 2500 V DC und Wechselspannungsmessungen bis 1500 V AC deckt dieses Zangenmessgerät aktuelle und zukünftige Solaranlagengenerationen mühelos ab.

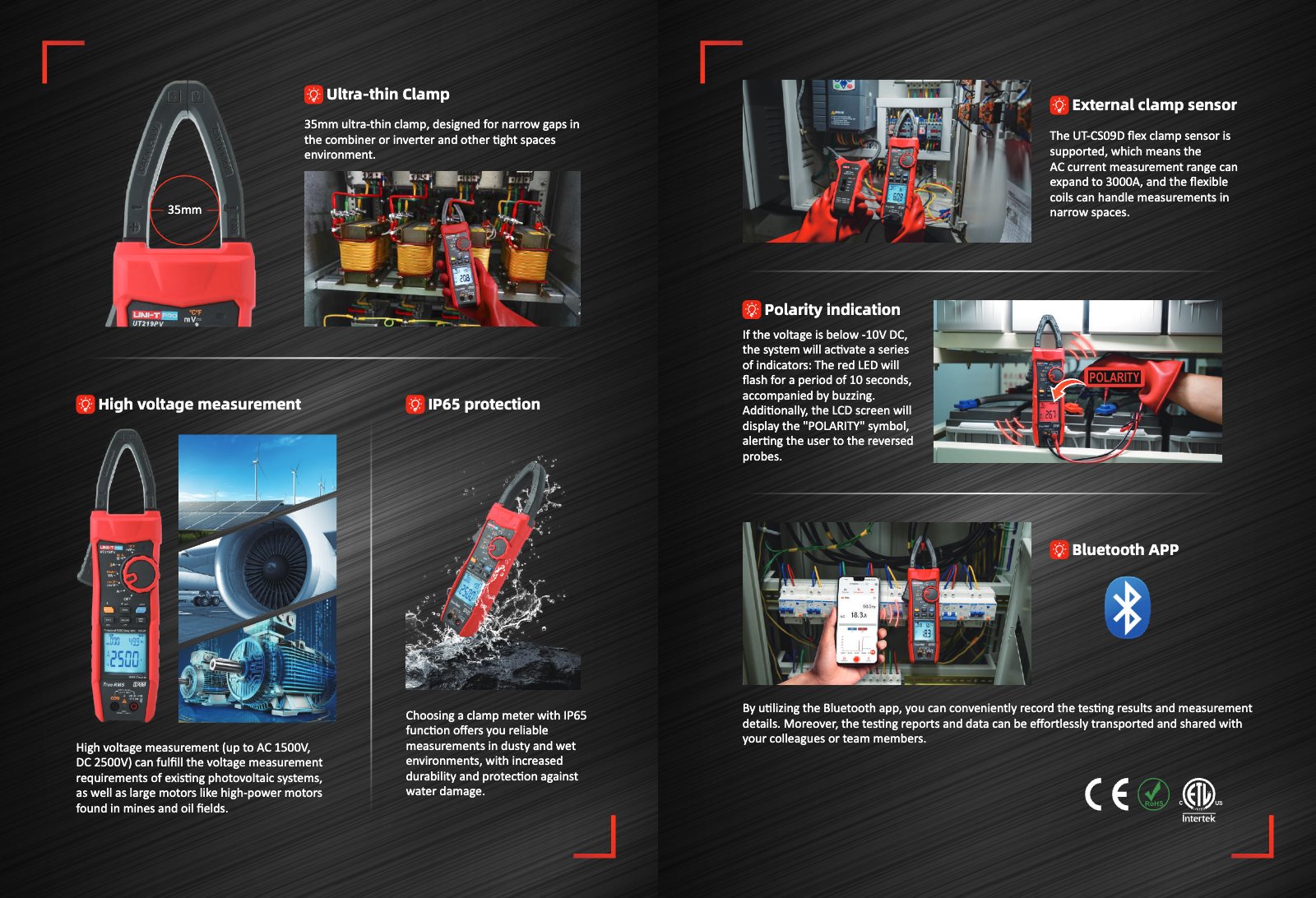

Ergonomie trifft Präzision: 35 mm ultraflache Messbacke

In modernen Combiner-Boxen und eng bestückten Wechselrichtern ist der Platz für konventionelle Stromzangen oft nicht vorhanden. Die UT219PV löst dieses Problem mit einer innovativen, ultraflachen 35-mm-Zange. Damit umschließen Sie Leiter bis 35 mm Durchmesser selbst in schwer zugänglichen Kabelsträngen sicher und ermüdungsfrei. Zusammen mit der automatischen Bereichswahl (Auto Range) und der präzisen True-RMS-Messung liefert das Gerät stets fehlerfreie Ergebnisse – sowohl bei sauberem Sinus als auch bei verzerrten Kurvenformen.

Umfassende Diagnosefunktionen & intelligente Polaritätsprüfung

Die UT219PV ist weit mehr als eine reine Strommesszange: Sie misst Frequenz, Widerstand, Kapazität, Dioden und Temperatur (-40 °C bis 400 °C) und bietet eine DC-Leistungserfassung bis 2500 kVA. Um Verdrahtungsfehler bei der Modulmontage blitzschnell aufzudecken, verfügt das Gerät über eine integrierte Polarity-Anzeige: Liegt eine Verpolung unter -10 V DC an den Messspitzen vor, schlägt das Multimeter sofort mit einer blinkenden roten LED, einem akustischen Signal und einer Warnanzeige auf dem Dual-LCD-Display Alarm. So schützen Sie teure PV-Komponenten zuverlässig vor Folgeschäden.

Konnektivität via Bluetooth 5.0 und robuste IP65-Zertifizierung

Dank Schutzklasse IP65 trotzt das Gehäuse Strahlwasser, Regen und Baustellenstaub – ideal für den harten Freifeldeinsatz. Über das integrierte Bluetooth 5.0 Modul koppeln Sie die Messzange direkt mit Ihrem Smartphone oder Tablet. Messreihen lassen sich in Echtzeit protokollieren, grafisch auswerten und als Prüfbericht an Kollegen oder Kunden weiterleiten. Bei extrem hohen Wechselströmen lässt sich der Messbereich zudem über die optionale flexible Stromschleife UT-CS09D auf bis zu 3000 A AC erweitern.

Geprüfte Sicherheit nach strengen Normen

Bei Arbeiten an Hochvolt-Gleichstromkreisen steht die persönliche Sicherheit an erster Stelle. Die UT219PV Stromzange erfüllt die anspruchsvollen Überspannungskategorien CAT III 1500 V und CAT IV 600 V. Das Messgerät ist absolut sicher in der Handhabung und entspricht vollumfänglich allen einschlägigen EU-Normen und CE-Richtlinien. Verlassen Sie sich bei jedem Einsatz auf zertifizierte Industriequalität von UNI-T.

Häufig gestellte Fragen (FAQ)

Warum ist die Spannungsfestigkeit bis 2500 V DC so wichtig?

Moderne Photovoltaik-Freiflächenanlagen und gewerbliche Solardächer arbeiten zunehmend mit Stringspannungen über 1000 V bzw. bis 1500 V DC. Standard-Messgeräte stoßen hier an ihre Sicherheitsgrenzen. Mit einer Messfähigkeit von bis zu 2500 V DC bietet die UT219PV maximale Sicherheitsreserven bei Leerlaufspannungsmessungen und Temperaturspitzen.

Wie funktioniert die optische und akustische Polaritätswarnung?

Wird eine negative Gleichspannung von unter -10 V DC gemessen, detektiert die Zange automatisch vertauschte Messleitungen bzw. verpolte PV-Stränge. Sie werden sofort über eine für 10 Sekunden blinkende rote Warn-LED, einen Summton und die POLARITY-Anzeige im LCD-Display alarmiert.

Wofür wird die LPF-Funktion (Tiefpassfilter) eingesetzt?

Der Tiefpassfilter dämpft hochfrequente Störsignale ab, wie sie typischerweise an modernen Solar-Wechselrichtern und Frequenzumrichtern auftreten. Dadurch messen Sie die tatsächliche Grundschwingung von Spannung und Strom ohne verfälschende Einstreuungen.

Welche Vorteile bietet die Schutzart IP65?

Dank IP65 ist das Gehäuse vollständig staubdicht und gegen Strahlwasser aus beliebigem Winkel geschützt. Wartungseinsätze bei Nieselregen, feuchtem Morgentau oder auf staubigen Baustellen stellen kein Risiko für die Messtechnik dar.

Kann die Stromzange für Einschaltströme genutzt werden?

Ja, das Gerät verfügt über eine präzise Inrush-Current- sowie PEAK-Messfunktion. Damit lassen sich kurzzeitige Anlaufströme von Motoren, Transformatoren und Wechselrichtern exakt ermitteln.
